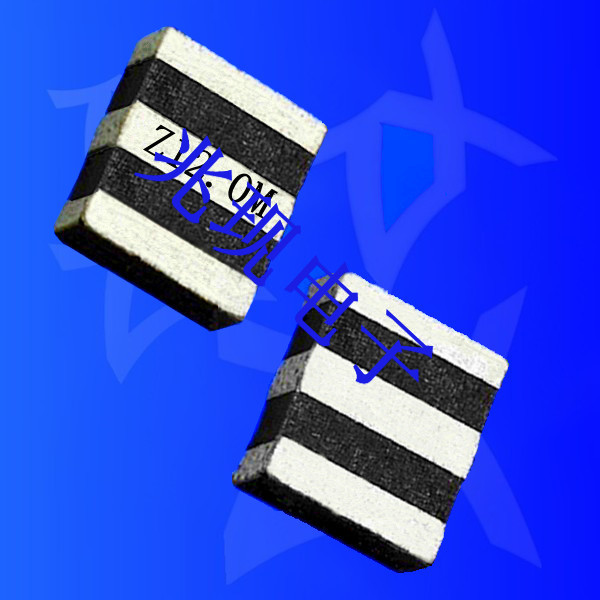

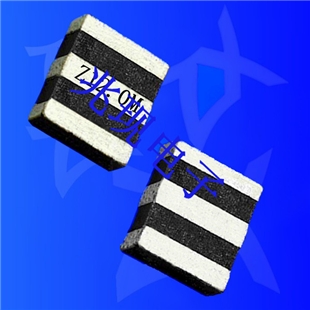

三腳貼片晶振,ZTTCV陶瓷晶振,陶瓷諧振器,貼片陶瓷晶振本身內置帶有負載電容的,我們都稱呼為帶電容陶瓷晶振,或者是ZTT陶瓷晶振,產品特性具有對激勵信號頻率十分敏感的突出特點,當外加的交流電場的頻率和諧振器的諧振頻率發生共振時,電能和機械能的轉換會發生在諧振器的諧振頻率上.高頻諧振器內建電容貼片ZTTC系列貼片SMD陶瓷諧振器的內置電容,而ZTAC系列則不含電容.ZTTC/ZTAC（與 Murata CSAC/CSTC 系列相容）的頻率范圍在 1.79MHz 至 50.00MHz,頻率公差為 ±0.5％.
帶電容的陶瓷晶振,該產品的振蕩電路不需外部負載電容器,對應不同IC,有不同的內制電容 (含有內置負載電容的陶瓷晶振產品一定要產品本身是三個腳ZTT陶瓷晶振系列).該系列產品可在很寬溫度范圍內保持穩定.該陶瓷晶振尺寸小,重量輕,并具有卓越的抗振性能.與CR,LC電路不同,陶瓷振蕩子利用的是機械諧振而不是像壓電石英晶體一樣電諧振的方式起振,利用它們可實現免調整振蕩器電路的設計,該系列晶振價格適中且貨源穩定,多數常規頻點都已大批量生產.
.jpg)
陶瓷貼片晶振型號
Part NO. |
頻率
Oscillation Frenquency
(MHz) |
諧振阻抗
Resoant Resistance |
頻率精度
Frenquency Accuracy
(25℃) |
溫度穩定性Temperature Stability
(-20℃- +80℃) |
內裝電容
Built-in Capacitance
(+/-20%pf) |
|
8.00MG |
ZTACV/ZTTCV |
8.00 |
25 |
±0.5 |
±0.2 |
16 |
|
12.00MG |
ZTACV/ZTTCV |
12.00 |
25 |
±0.5 |
±0.2 |
13 |
|
16.00MG |
ZTACV/ZTTCV |
16.00 |
50 |
±0.5 |
±0.2 |
13 |
|
16.93MG |
ZTACV/ZTTCV |
16.93 |
50 |
±0.5 |
±0.2 |
13 |
|
18.00MG |
ZTACV/ZTTCV |
18.00 |
40 |
±0.5 |
±0.2 |
13 |
|
20.00MG |
ZTACV/ZTTCV |
20.00 |
40 |
±0.5 |
±0.2 |
10 |
|
25.00MG |
ZTACV/ZTTCV |
25.00 |
40 |
±0.5 |
±0.2 |
10 |
|
33.86MG |
ZTACV/ZTTCV |
33.86 |
50 |
±0.5 |
±0.2 |
11 |
|
40.00MG |
ZTACV/ZTTCV |
40.00 |
50 |
±0.5 |
±0.2 |
10 |
|
48.00MG |
ZTACV/ZTTCV |
48.00 |
50 |
±0.5 |
±0.2 |
10 |
|
50.00MG |
